Автономная камера для крана

Вы видите то,
что видит гак

HookCam One крепится на гак крана мощными магнитами за 30 секунд и передаёт видео прямо в кабину. Груз, стропы и зона под гаком: всё в реальном времени, без раций и «слепых» подъёмов.

Запросить демо Характеристики

1080P

Full HD видео

<150 мс

Задержка

8 ч

На одном АКБ

IP67

Защита

5.8 ГГц радиоканал

20V АКБ DeWalt*

N52 4 неодимовых магнита

IK08 ударопрочность

Проблема

Каждый слепой подъём является риском

Из кабины крана оператор не видит, что происходит непосредственно под гаком. Ему приходится работать вслепую.

Слепая зона под грузом

Стропы, зацеп, посадка груза: всё это происходит за десятки метров от кабины, вне прямой видимости оператора.

Зависимость от сигнальщика

Радиосвязь и жесты стропальщика являются единственным источником информации. Ошибка или помеха в эфире приводят к тому, что подъём идёт не так.

Цена ошибки

Задетые конструкции, повреждённый груз, травмы людей. Аварии при подъёме являются одними из самых тяжёлых на стройплощадке.

→

HookCam One убирает слепую зону. Оператор видит груз, стропы и людей под гаком на экране в кабине — в реальном времени, с задержкой меньше 150 мс.

Возможности

Спроектирована для стройплощадки

Никаких проводов, инструментов и монтажников. Устройство ставится на кран силами самого оператора.

Магнитное крепление

Магнитная панель с 4 неодимовыми магнитами держит корпус на гаке или любой плоской металлической поверхности от 6 мм. Установка 30 секунд.

Питание от АКБ DeWalt*

Работает от аккумуляторов DeWalt 18–20 В и совместимых т.е. тех, что уже есть на любой площадке. АКБ полностью скрыт внутри герметичного корпуса.

Беспроводное видео 5.8 ГГц

Стабильный радиоканал вне загруженного Wi-Fi-диапазона. 1080P с задержкой <150 мс. Картинка живёт вместе с грузом, а не отстаёт от него.

Защита IP67 + IK08

Пыль, ливень, удары и вибрация являются штатным режимом работы камеры. Герметичный корпус, ударопрочное поликарбонатное окно, работа при −20…+60 °C.

До 8 часов работы

Полная смена на одном АКБ 2 А·ч. Если батарея села, замена занимает 20 секунд: открутил крышку, поставил свежий аккумулятор, продолжил работу.

Страховочный трос

Металлическая проушина и стальной трос дублируют магнитное крепление. Двойная фиксация — обязательное условие работы на высоте.

Как это работает

От распаковки до картинки одна минута

Установите аккумулятор

Открутите герметичную крышку, вставьте любой АКБ DeWalt 18–20 В до щелчка и закрутите крышку до упора. Уплотнительное кольцо сохраняет IP67.

Примагнитьте на гак

Приложите корпус магнитами к гаку или металлоконструкции и 4 магнита надёжно зафиксируют камеру. Пристегните страховочный трос.

Смотрите из кабины

На мониторе в кабине живое видео 1080P того, что происходит непосредственно под гаком. Зацеп, перенос и посадка груза всё это теперь под контролем.

1080P · 5.8G

▮▮▮▮ LINK

REC

8ч 12м

Конструкция

Ничего лишнего, всё по делу

Герметичный алюминиево-полимерный тубус Ø108 мм, внутри находится рама-вкладыш с электроникой. Разбирается и обслуживается без специнструмента.

Резьбовая крышка с уплотнениемБыстрый доступ к аккумулятору, герметичность IP67 сохраняется после каждой замены АКБ.

Герметичный корпусВыдерживает пыль, воду и удары (IK08). Внутри находится алюминиевая рама-вкладыш с электроникой.

Радиомодуль 5.8 ГГц + блок питания DC/DCСтабильная передача видео и защищённое питание от АКБ 18–20 В.

Камера PTZ или фиксированнаяКонфигурация под задачу: поворотный модуль с зумом или надёжная фиксированная оптика.

Ударопрочное защитное окноПоликарбонат защищает объектив от сколов, брызг бетона и абразива.

Магнитная панель + проушина троса4 утопленных неодимовых магнита не царапают поверхность. Присутствует металлическая проушина для страховочного троса.

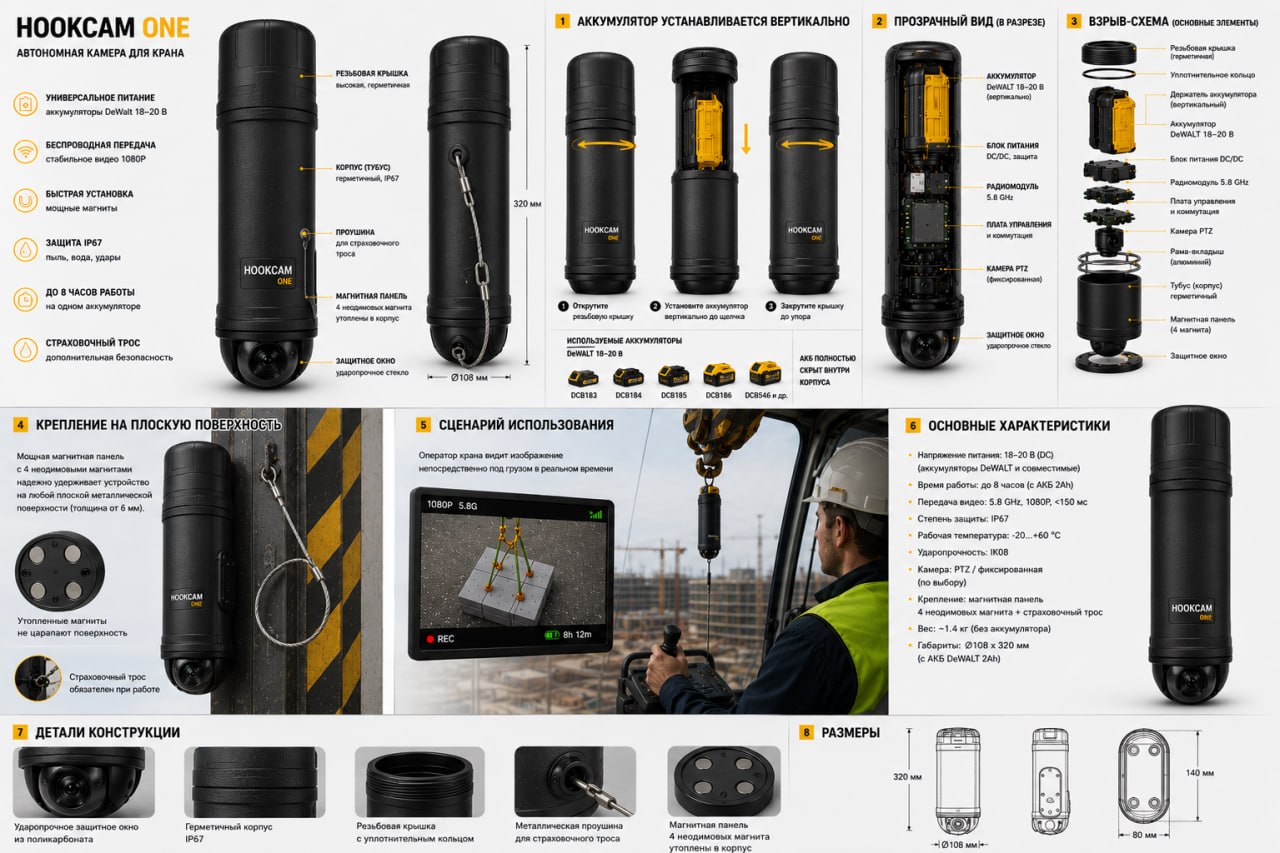

Инфографика HookCam One: конструкция, установка аккумулятора, взрыв-схема и размеры

Конструкция, установка АКБ, схема и габариты

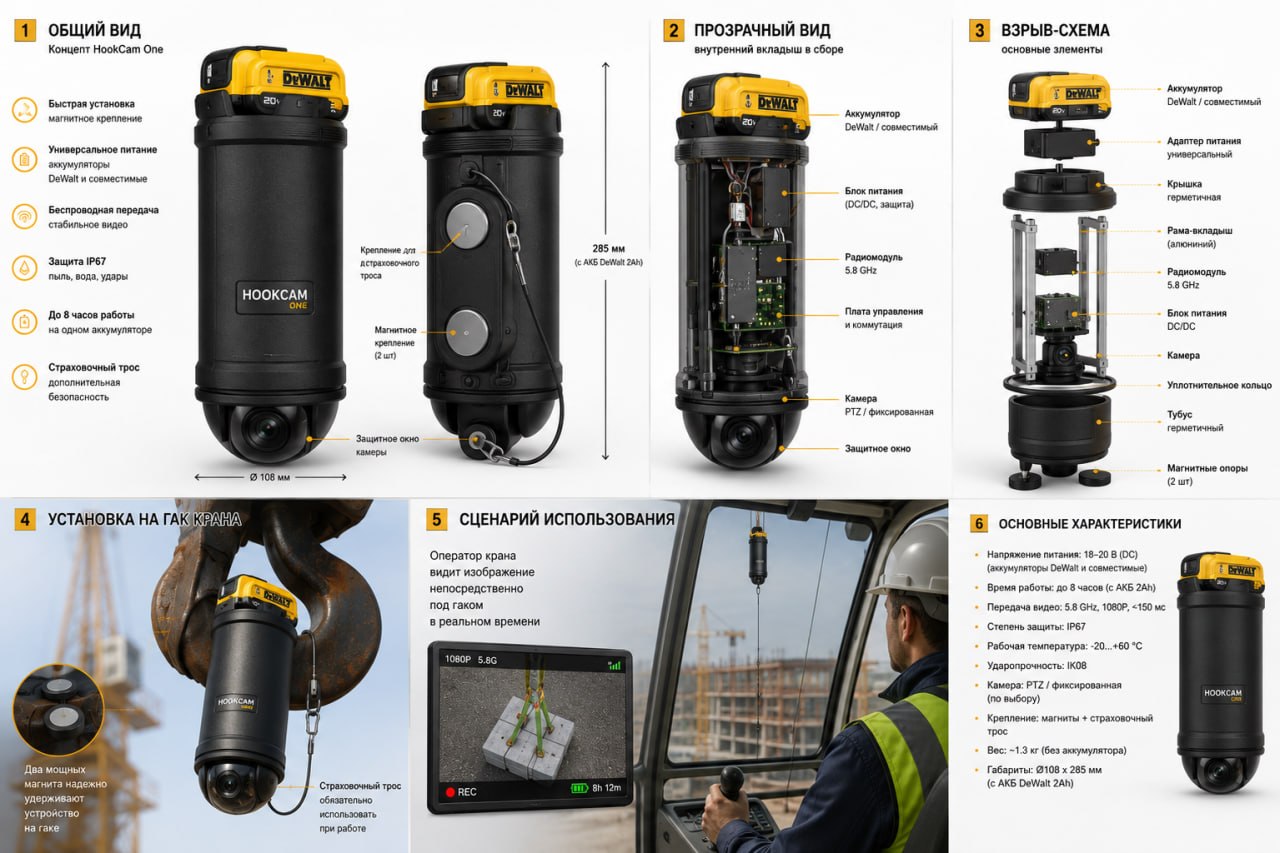

Инфографика HookCam One: общий вид, прозрачный вид, установка на гак крана и сценарий использования

Общий вид, установка на гак и сценарий использования

Характеристики

Технические данные

Передача видео5.8 ГГц · 1080P · <150 мс

КамераPTZ / фиксированная (по выбору)

Напряжение питания18–20 В (DC)

АккумуляторыDeWalt 18–20 В и совместимые

Время работыдо 8 часов (АКБ 2 А·ч)

Степень защитыIP67

УдаропрочностьIK08

Рабочая температура−20…+60 °C

Крепление4 неодимовых магнита + страховочный трос

Защитное окноударопрочный поликарбонат

Вес~1,4 кг (без АКБ)

ГабаритыØ108 × 320 мм (с АКБ 2 А·ч)

Совместимые аккумуляторы АКБ устанавливается вертикально и полностью скрыт внутри герметичного корпуса

DCB183 DCB184 DCB185 DCB186 DCB546 + совместимые

* DeWALT® — зарегистрированный товарный знак Stanley Black & Decker, Inc. HookCam One — независимый продукт, совместимый с аккумуляторами DeWALT, и не аффилирован с производителем.

FAQ

Частые вопросы

Насколько надёжно магнитное крепление?+

Магнитная панель с четырьмя неодимовыми магнитами удерживает устройство на любой плоской металлической поверхности толщиной от 6 мм, включая гак крана. Магниты утоплены в корпус и не царапают поверхность. При этом страховочный трос обязателен при работе т.к. он дублирует крепление и исключает падение устройства.

Какие аккумуляторы подходят?+

Аккумуляторы DeWalt 18–20 В: DCB183, DCB184, DCB185, DCB186, DCB546 и другие, а также совместимые АКБ сторонних производителей. Батарея ставится вертикально внутрь корпуса и полностью скрыта. На смене достаточно пары заряженных АКБ, которые и так есть у бригады.

Какая задержка видео? Не будет ли картинка «отставать»?+

Задержка передачи менее 150 мс по выделенному радиоканалу 5.8 ГГц, вне загруженного Wi-Fi-диапазона 2.4 ГГц. Для человеческого глаза это практически реальное время: оператор видит движение груза без ощутимого запаздывания.

Выдержит ли камера дождь, мороз и удары?+

Да. Герметичный корпус со степенью защиты IP67 (полная защита от пыли, погружение до 1 м), ударопрочность IK08, объектив закрыт поликарбонатным окном. Рабочая температура от −20 до +60 °C.

Чем отличается версия PTZ от фиксированной?+

Фиксированная камера это максимально простая и надёжная конфигурация с широким углом обзора вниз. Версия PTZ позволяет оператору поворачивать камеру и приближать изображение прямо из кабины. Обе версии устанавливаются в один и тот же корпус.

Нужен ли монтажник для установки?+

Нет. Установка занимает меньше минуты и не требует инструмента: вставить аккумулятор, закрутить крышку, примагнитить корпус, пристегнуть страховочный трос. Снять устройство на ночь так же просто.
